Описание CVGAUDIO ZONER pro-88D
CVGAUDIO ZONER pro-88D - профессиональный инсталляционный матричный звуковой DSP процессор. Устройство имеет восемь аналоговых балансных входов, восемь аналоговых балансных аудио выходов, восемь цифровых DANTE входов и восемь цифровых DANTE выходов. Позволяет производить свободную маршрутизацию сигнала с любого входа на любой выход и имеет набор всех необходимых звуковых обработок. Программное обеспечение, входящее в комплект поставки прибора, позволяет не только управлять всем внушительным функционалом CVGAUDIO ZONER, но и очень просто (даже для неподготовленного пользователя) создать кастомизированный программный интерфейс для управления системой с мобильных устройств Android и iOS. На пользовательский интерфейс можно вынести управление только теми функциями процессора, которые Вы сами, как интегратор, посчитаете нужным предоставить пользователю.
Секция INPUT управляющей программы процессоров ZONER имеет следующий состав функций и эффектов для каждого аналогового и цифрового входа:
- Настройка чувствительности входа от 0dB до 48dB с шагом 6dB. Это позволяет использовать входа для подключения как линейных источников, так и микрофонов, и корректно адаптировать вход под конкретный источник сигнала (используется только для аналоговых входов).
- Шумо-генератор с тремя видами сигнала (Sine/White/Pink), управляемой частотой и уровнем. Вещь крайне у
добная для профессиональной настройки процессора.
- EXPANDER модуль позволяющий уменьшать входящий уровень шума в паузах между треками или фразами при работе с микрофоном. Ниже заданного порога Threshold уровень сигнала будет уменьшаться на указанное в настройках значение, выше – проходить без каких-либо изменений.
- COMPRESSOR многофункциональный модуль для сужения динамического диапазона сигнала. Сигналы уровнем выше установленного порога Threshold будут в соответствии с настройками ослабляться.
- AGS (Acoustic Gain Control) модуль позволяющий, постоянно контролируя входящий сигнал автоматически подстраивать уровень микрофона так, чтобы слишком низкий уровень усиливался, а слишком громкий ослаблялся исключая возникновение искажений. Важный функционал при использовании ZONER в конференц-системах.
- Parametric-EQ – 8-ми полосный параметрический эквалайзер входящего сигнала, важнейший инструмент для корректировки АЧХ звукового сигнала.
- Feedback suppressor – подавитель обратной связи при работе микрофона. Запоминает до 8-ми проблемных частот для каждого входящего канала процессора.
AUTO MIXER – автомикшер Дюгана позволяющий настроить уровень влияния одного входа на другие. Как частный случай - задать приоритет для какого-либо входящего сигнала. Сигналы с меньшим приоритетом будут приглушаться на указанный в настройках уровень при наличии сигнала с высоким приоритетом.
AES (Acoustic Echo Cancellation) – модуль, корректирующий негативное влияние эха возникающего в телеконференциях, когда голос удаленного участника улавливается локальным микрофоном.
ANS (Adaptive Noise Suppression) – активное шумоподавление.
MATRIX – матричная маршрутизация входящих сигналов на выходящие зоны. При этом можно дополнительно системно скорректировать уровень каждого из маршрутизируемых сигналов.
Секция OUTPUT процессоров ZONER имеет следующий состав функций и эффектов для каждого аналогового и цифрового выхода:
- LOW PASS / HIGH PASS фильтры для среза краевых высоких и низких частот, в основном при использовании системы Сабвуфер + Сателлит.
- Parametric-EQ аналогично имеющемуся на входах процессора - 8-ми полосный параметрический эквалайзер выходящего сигнала, важнейший инструмент для корректировки АЧХ звукового сигнала
- DELAY – цифровая задержка сигнала, изменяется в диапазоне 1-1200ms/408m. Очень важный инструмент для крупных инсталляций.
- LIMITER – инструмент позволяющий ограничить выходной уровень сигнала для настраиваемой зоны, пороговое значение задается с помощью регулятора Threshold. Помимо перечисленных функций CVGAUDIO ZONER pro-88D имеет также большой вспомогательный функционал – создание групп для отдельных INPUT и OUTPUT, линкование двух INPUT или OUTPUT для стереосигнала, разворот фазы для INPUT и OUTPUT каналов, сохранение и загрузка пресетов настроек процессора, подача фантомного питания 48V на любой из входов. В CVGAUDIO ZONER встроена USB звуковая карта позволяющая воспроизводить треки из указанной папки на компьютере, вести запись и работать в режиме телеконференции с современными актуальными программами для on-line совещаний (ZOOM, Skype, Microsoft Team, Google Meet и так далее).

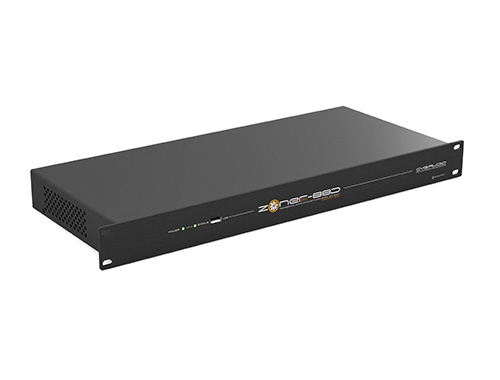

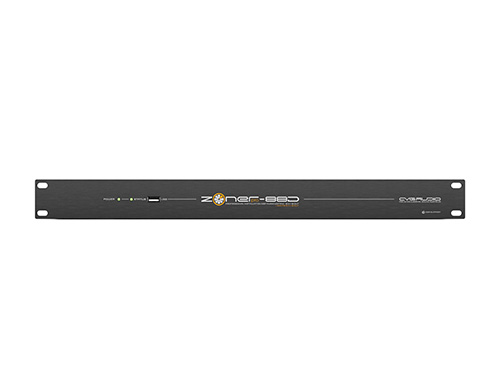

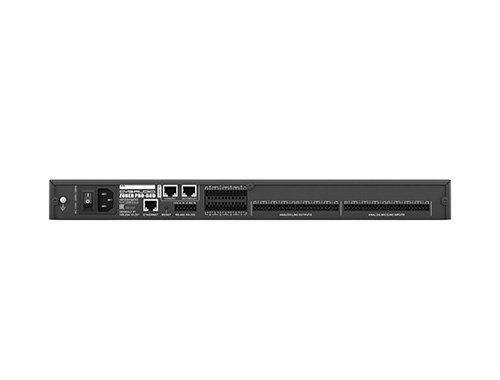

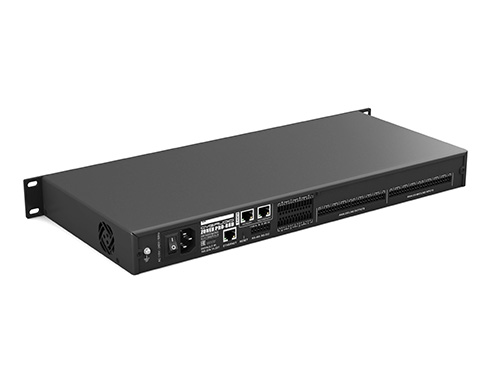

Прибор имеет металлический корпус стандартной высотой 1U и алюминиевую лицевую панелью с “ушами” для фиксации в монтажную стойку. Входа и выхода на задней панели сделаны на балансных коннекторах Phoenix 3,81mm (EuroBlock). Для управления предусмотрены порты TCP/IP (UDP), RS232, RS485. Имеются 8 программируемых GPIO контактов. Возможно подключение внешних удаленных зональных программируемых панелей управления CVGAUDIO P-ZONER W/IP/A, P-ZONER W/IP/B, ERC-1W, ERC-1BL. Также возможно подключение микрофонной консоли оповещения CVGAUDIO MCP-8 при совместном использование с контроллерами CVGAUDIO WEB-DRIVE или ERC-1.
