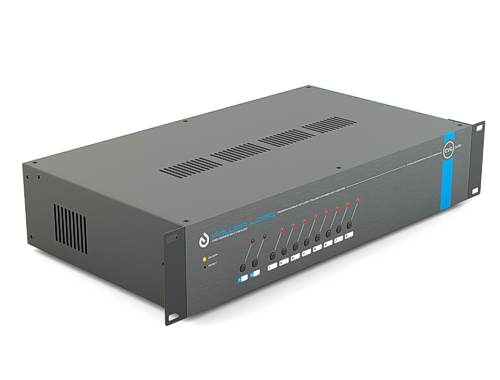

CVGAUDIO Power Logic - Программируемый контроллер управления электропитанием на 8 розеток 220V, нагрузка до 11кВт/50A, программируемый контроллер DMX512, TCP, RS485, 2 Logic Input, веб интерфейс, 2U

Описание CVGaudio Power Logic

CVGaudio Power Logic - многофункциональный, свободно программируемый и беспрецедентно гибко настраиваемый управляющий контроллер, предназначенный для решения двух базовых задач:

• Контроль и управление электропитанием подключенной к нему комплексной активной системы мощностью до 11кВт/50A (активное звуковое оборудование, мультимедийные устройства, вспомогательное электрооборудование, осветительные приборы и так далее). 8 розеток для подключения нагрузки, вводной кабель 3х6mm2, максимальный коммутируемый ток для каждого реле – 30A, максимальная мощность нагрузки на одну розетку – 6,6кВт.
• Контроллер управления архитектурным и интерьерным светодиодным освещением, работающим по протоколу DMX512

Эти две задачи часто бывают тесно связаны в рамках комплексных проектов и теперь могут быть реализованы на базе одного универсального инновационного устройства. При этом функционал Power Logic как для управления электропитанием, так и в качестве контроллера DMX512 настолько богат, что даст фору многим профессиональным узконаправленным, сфокусированных на решении только одной задачи устройствам.

Ключевой функционал CVGaudio Power Logic в качестве контроллера управления электропитанием

• Полностью настраиваемый и свободно программируемый модуль последовательного включения на 8 розеток 220V с возможностью масштабирования последовательного выполнения операций на любое количество Power Logic в локальной сети с помощью UDP команд, стыкующих исполняемые сценарии на разных устройствах. Программирование любых секвенций включения / отключения с возможностью индивидуального программирования действий для каждой из розеток и настройки задержек между операциями.
• 8 индивидуально программируемых и удаленно управляемых по сети IP розеток (включение, отключение, контроль, перезагрузка с настраиваемой задержкой).
• Встроенные Часы реального времени с недельным таймером для запуска любых сценариев включения / отключения / перезагрузки и прочих операций с электророзетками Power Logic в указанное в настройках устройства время.
• Контроль напряжения в электросети с возможностью задать корректный для системы диапазон. При не корректном значении напряжения в сети Power Logic запустит запрограммированный сценарий - например отключит определенные розетки, переключит систему на автономное питание и так далее. Для превышения допустимого значения и недопустимо низкого значения напряжения могут быть заданы различные аварийные сценарии.
• Подробная запись логов с фиксированием информации о всех включениях и отключениях розеток Power Logic, дате, времени и инициаторе операции (веб интерфейс, команда с управляющего устройства, кнопки на лицевой панели), а также информация о случаях не корректного напряжения в сети.

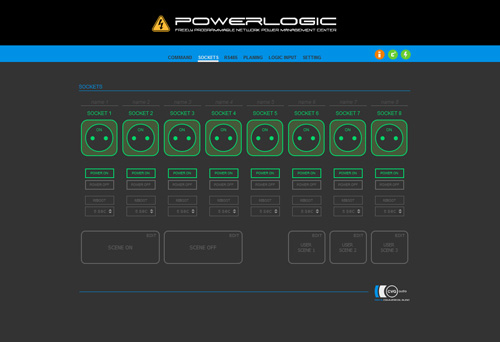

• Полный контроль, программирование и настройка всего функционала Power Logic с помощью очень удобного и информативного веб интерфейса.
• Управление любыми операциями с электророзетками Power Logic с помощью свободно программируемых кнопок на лицевой панели устройства. Поддерживается два вида нажатия - короткое и длинное, таким образом на каждую из десяти кнопок может быть назначено по две команды или сценария.
• Два свободно программируемых Логических Контакта Logic Input для интеграции Power Logic с различными внешними системами, например пожарной системой - запуск запрограммированного сценария отключения розеток при аварийной ситуации, или команда на включение какого-то периферийного устройства, подключение различных датчиков и так далее. Предусмотрена возможность запуска различных сценариев как на замыкание, так и на размыкание контактов.
• Существует возможность подключения внешнего электросчетчика, имеющего интерфейс RS485 для удаленного получения подробного отчета о текущем состоянии Вашей электросети. Вся информация будет доступна на веб интерфейсе Power Logic. Для однофазного подключения электросчетчик передает на Power Logic следующие данные - напряжение сети (V), потребляемый ток (A), потребляемая мощность (W). При подключении электросчетчика к трехфазной сети - помимо перечисленных выше данных будет выводиться информация о реактивной мощности (W). Так как Электросчетчик передает на Power Logic информацию о состоянии электросети каждую минуту - возможно отслеживать ее состояние в динамике. (в системе присутствует “драйвер” для электросчетчиков производства компании “Энергомера”, для других производителей вероятнее всего потребуются некоторые опциональные доработки в программном обеспечении Power Logic).

Ключевой функционал Power Logic в качестве контроллера управления светодиодным освещением, работающим по протоколу DMX512

• 96 DMX каналов с возможностью настройки, программирования сложных сценариев и управления в реальном времени через очень удобный, функциональный и продуманный до мелочей web-интерфейс
• Управление освещением может быть представлено в двух вариантах на выбор: первый в виде классического светового пульта для управления яркостью каждого DMX канала c помощью девяносто шести фейдеров, и второй вариант – создание панелей управления для отдельных устройств, содержащих необходимое для каждого светового прибора количество DMX каналов (от одного до шести). Всего в данном варианте можно создать и управлять до шестнадцати устройств.
• Для каждой группы каналов и световых приборов можно создавать индивидуальные цветовые пресеты, динамические сценарии с возможностью плавных цветовых переходов, изменения яркости и других световых эффектов.
• Возможность запуска световых сценариев и команд на включение света или изменение цветовой гаммы с программируемых кнопок на web-интерфейсе
• Возможность запуска световых сценариев и команд на включение света или изменение цветовой гаммы в указанное в настройках недельного таймера время. Как было указано выше Power Logic имеет автоматически корректируемые при подключении к управляющему компьютеру часы реального времени.
• Возможность запуска световых сценариев и команд на включение, отключение или изменение цветовой гаммы освещения с помощью программируемых кнопок на лицевой панели Power Logic. Кнопки поддерживают два типа нажатия – короткое и длинное, соответственно на каждую кнопку можно прописать по две операции. По умолчанию на длинное нажатие прописаны команды и сценарии управления электропитанием, на короткое нажатие – управление освещением. Но в силу того, что все это может корректироваться пользователем – функционал кнопок может быть настроен как это удобнее конкретно для Вас. В том числе возможна настройка двух первых кнопок “А” и “B” как “назад” - “вперед” для перелистывания сохраненных цветовых сценариев и также адресный запуск необходимого сценария определенной комбинацией кнопок.
• Возможность назначить команду или сценарий управления светом на замыкание или размыкание двух программируемых логических контактов, например включение аварийного освещения или световых информационных указателей и так далее.
• Настройка плавности динамического изменения яркости в рамках сценария – выбор между логарифмической зависимостью, линейной зависимостью и также возможность создания и сохранения своих уникальных вариантов кривой яркости. Это позволяет корректировать не корректную работу внешнего DXM декодера – убрать резкие скачки яркости, сделать более комфортной для восприятия скорость набора или уменьшения яркости.

Дополнительный интересный функционал Power Logic

• Порт, используемый для управления световыми приборами по протоколу DMX512 может быть также настроен на работу по протоколу RS485. В этом случае Power Logic может управлять внешними устройствами, поддерживающими работу по данному протоколу или наоборот управляться с внешнего контроллера. В частности - при настройке на работу по протоколу RS485 в web интерфейсе Power Logic реализована возможность управления аудио-матрицей CVGaudio PMM-380.
• Возможность работы Power Logic как мост RS485 – TCP/IP. В режиме Bridge данные передаются из локальной сети по ТСР в порт RS485 и обратно. Таким образом можно реализовать управление устройствами по интерфейсу RS485 с компьютеров или контроллеров управления, не имеющих физического порта RS485.
• Возможность управления 8-ю розетками Power Logic c помощью внешнего светового пульта DMX512.
• На плате процессора в Power Logic установлен датчик температуры. Значения температуры выводятся на web-интерфейсе устройства. Помимо информационной составляющей, данные измерения можно использовать для активации различных сценариев, предотвращающих перегрев устройства. В системе можно задать максимальную температура, после которой автоматически запускается, например сценарий отключения нагрузки или активируется внешнее активное охлаждение в стойке (как вариант - автоматическим включения определенной розетки). Все сценарии и команды, как и все в Power Logic, абсолютно свободно программируемы.
• Подключение опционального датчика измерения температуры для внешних приборов или помещений. Функционал и настройки внешнего датчика аналогичен внутреннему и также позволяет задать критическую температуру нагрева, при превышении которой автоматически запускаются аварийные сценарии.
• Возможность подключения к сервису Power Cloud (реализация 3-й квартал 2019г) для удаленного контроля электросети и управления электропитанием подключенных к Power Logic активных устройств, запуск и программирования сценариев, таймеров и так далее.

Мы постоянно ведем работу над усовершенствованием программного обеспечения и веб интерфейса CVGaudio Power Logic. Все программные обновления доступны на нашем сайте и абсолютно бесплатны. Помимо этого, по требованию заказчика мы можем внести необходимые корректировки в ПО и веб интерфейс, добавить новые функции или доработать существующие.
